Rumah Kopling Hub Roda Mesin Bubut CNC Vertikal

Mesin bubut vertikal CNC mempunyai keunggulan efisiensi tinggi, presisi dan stabilitas dalam pemrosesan komponen, dan merupakan salah satu peralatan yang sangat diperlukan dalam industri manufaktur modern.

Kirim permintaan

perkenalan produk

Mesin bubut CNC vertikal untuk memproses komponen seperti hub roda dan rumah kopling. Mesin bubut CNC vertikal menggunakan teknologi CNC canggih dan peralatan pemrosesan presisi tinggi untuk mencapai pemrosesan yang efisien dan akurat.

Bagian spindel dari mesin bubut CNC vertikal digerakkan oleh motor berdaya tinggi dengan kecepatan pemrosesan maksimum yang tinggi. Pada saat yang sama, berbagai alat pemotong dapat dipilih sesuai dengan kebutuhan pemrosesan yang berbeda untuk memenuhi kebutuhan pemrosesan komponen yang kompleks.

Mesin bubut CNC vertikal terbuat dari bahan bodi besi cor, yang memiliki keunggulan struktur yang stabil dan kekakuan yang baik. Pada saat yang sama, mesin bubut CNC vertikal juga dilengkapi dengan pemandu linier presisi tinggi dan sekrup bola presisi yang diimpor untuk memastikan akurasi pemrosesan, akurasi posisi berulang, dan kelancaran pemrosesan.

Selain itu, mesin bubut ini juga dilengkapi dengan sistem CNC canggih, yang dapat mengendalikan berbagai parameter kerja mesin bubut melalui pemrograman untuk mencapai pemrosesan otomatis, yang dapat meningkatkan efisiensi produksi dan kualitas pemrosesan.

Spesifikasi		satuan	VTC50	VTC60	VTC70	VTC80A	VTC100A
Stroke	Sumbu X	satuan	500	425	700	670	850
Stroke	Sumbu Z	satuan	0-500	90-690	0-850	170-1020	0-1000
Kapasitas pemrosesan	Diameter rotasi maksimum	satuan	φ650	φ650	φ800	φ1000	φ1200
	Diameter putar maksimum	satuan	φ500	φ600	φ700	φ800	φ1000
	Tinggi putar maksimum	satuan	500	600	850	850	1000
Poros	Kecepatan poros	putaran per menit	100-1000	100-1000	100-800	100-800	100-800
	Tenaga motor spindel	Kw	15	18.5	22	22	22
	Diameter poros	satuan	φ130	φ160	φ160	φ180	φ200
Chuck hidrolik + Turret alat	Model Chucknya	Chuck hidrolik
	diameter	inci	15"	18"	21"	24"	32"
	Stasiun menara		Empat stasiun kerja/ delapan stasiun kerja	Empat stasiun kerja/ delapan stasiun kerja	Empat stasiun kerja/ delapan stasiun kerja	Empat stasiun kerja/ delapan stasiun kerja 4工位/8公位	Empat stasiun kerja/ delapan stasiun kerja 4工位/8公位
memandu	Panduan linier bergulir sumbu X		2 buah, lebar 45mm	2 buah, lebar 45mm	2 buah, lebar 45mm	2 buah, lebar 45mm	2 buah, lebar 55mm
memandu	Panduan linier bergulir sumbu Z		2 buah, lebar 45mm	2 buah, lebar 45mm	2 buah, lebar 55mm	2 buah, lebar 55mm	2 buah, lebar 55mm
Sistem CNC	Konfigurasi standar		GSK	GSK	GSK	GSK	GSK
Sistem pendingin	motor pendingin	W	450+750	450+750	750+1.2kw	750+1.2kw	750+1.2kw
Sistem pendingin	Output pompa	m³/h	4m³/h	4m³/h	4m³/h	4m³/h	4m³/h
Ketepatan	Kemampuan mengulang	satuan	±0.003	±0.003	±0.003	±0.005	±0.005
	akurasi posisi	satuan	±0.06	±0.06	±0.06	±0.08	±0.08
	unit pemosisian terkecil	satuan	0.001	0.001	0.001	0.001	0.001
Berat dan dimensi	Dimensi (kira-kira)	satuan	Ukuran 2100×2500×2750 mm	Ukuran 2200×2050×2910mm	Ukuran 2400×2100×3200 mm	Ukuran 2400×2100×3600mm	Ukuran 3100×2650×3700mm
Berat dan dimensi	Berat kotor (kira-kira)	kg	5500	7500	8000	9000	13500

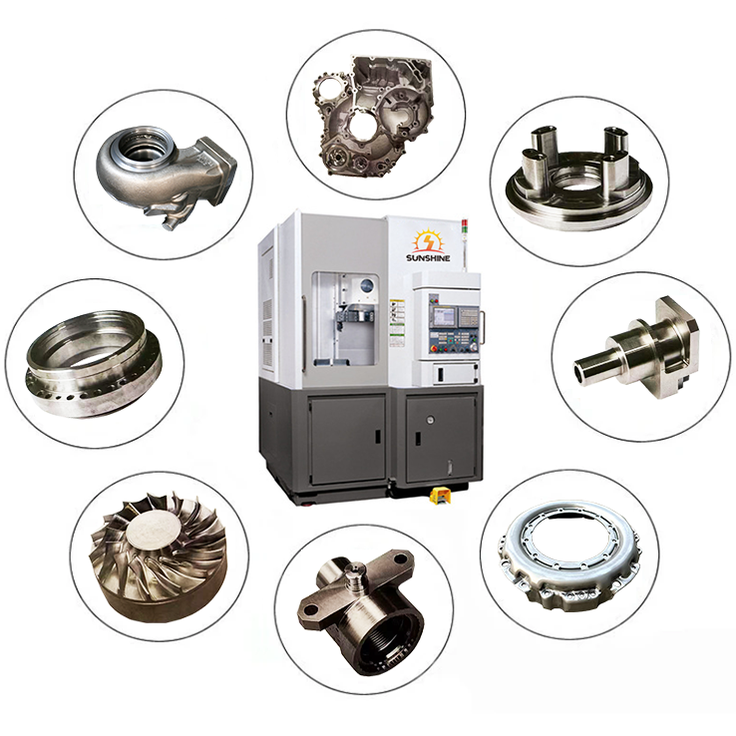

Bagian permesinan yang berlaku

Hub roda mobil, tromol rem, rumah roda gila, rumah kopling, pelat penekan, pelek, rumah diferensial, cakram, dan suku cadang lainnya.

1. Industri permesinan teknik
Mesin bubut vertikal CNC dapat memproses komponen mesin teknik yang besar dan rumit.
2. Industri militer
Dalam industri militer, mesin bubut vertikal CNC sering digunakan untuk memproduksi komponen senjata presisi.
3. Industri pembuatan kapal
Mesin bubut vertikal CNC dapat menyelesaikan pemrosesan komponen utama seperti struktur lambung dan baling-baling secara efisien dan akurat.
4. Industri otomotif
Mesin ini dapat memproses komponen presisi tinggi seperti komponen mesin mobil, komponen rangka, dan komponen kotak roda gigi. Mesin ini juga cocok untuk memproses cakram rem mobil, drum rem, velg aluminium, dan komponen lainnya.
5. Bidang kedirgantaraan
Mesin bubut vertikal CNC dapat digunakan untuk memproses komponen pesawat presisi, seperti bilah turbin.
