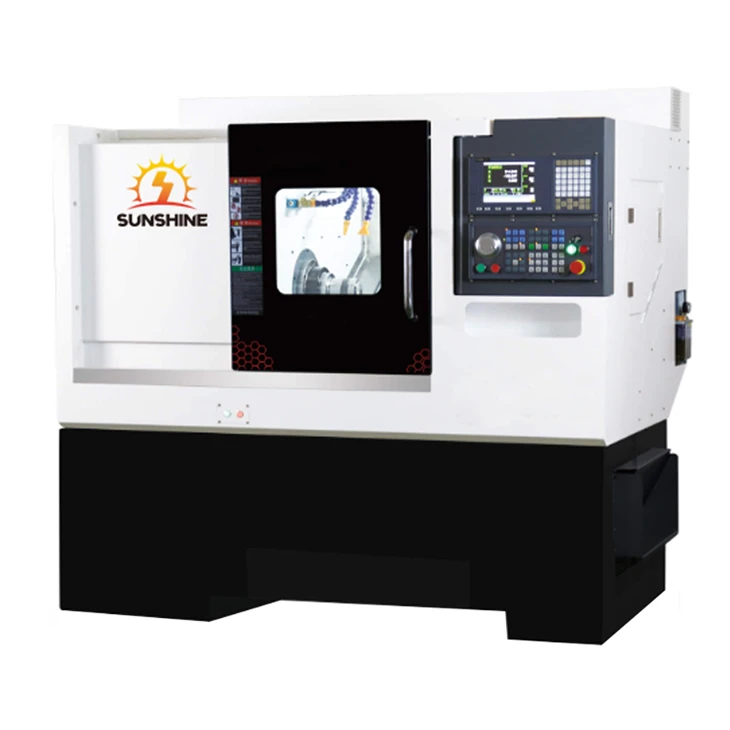

Mesin Bubut Cenderung CNC Pemotongan Presisi Tinggi Sepenuhnya Otomatis
Mesin bubut CNC pemotongan presisi tinggi yang sepenuhnya otomatis
Dapat disesuaikan
1. Mesin bubut CNC alas miring cocok untuk memutar berbagai poros, selongsong, dan benda kerja tipe cakram berbentuk kompleks, seperti silinder internal dan eksternal, kerucut, dan permukaan berputar lainnya serta berbagai ulir metrik, imperial, modul, dan pitch diametral.
2. Struktur dan bahan mesin bubut miring CNC memastikan efek pengurangan getaran terbaik dan akurasi pemrosesan yang tahan lama dan konsisten.
3. Mesin bubut CNC alas miring mengadopsi spindel yang terhubung langsung untuk mencapai pengoperasian kecepatan tinggi, kebisingan rendah, dan meningkatkan kekasaran permukaan yang diproses.
4. Alas mesin bubut miring CNC dimiringkan 45 derajat untuk memastikan chip mengalir dengan lancar ke konveyor chip opsional, yang mudah digunakan.
5. Mesin bubut CNC tempat tidur miring dilengkapi dengan sistem CNC. Sesuai dengan kebutuhan pelanggan, Siemens, Fanuc, Mitsubishi dan sistem CNC lainnya dapat dipilih. Unit kontrol yang stabil memastikan peralatan mesin lebih stabil.
6. Mur spindel ganda yang telah dikencangkan sebelumnya pada mesin bubut miring CNC memastikan tidak ada serangan balik dan kekakuan yang baik.
7. Fitur-fitur mesin bubut miring CNC ini dikombinasikan dengan sekrup timah besar untuk memastikan pengaruh suhu minimal dan dinamika tinggi.
8. Mesin bubut tempat tidur miring CNC menggunakan suku cadang merek terkenal seperti dudukan alat hidrolik Taiwan, chuck hidrolik, sekrup bola, dll. untuk memastikan kinerja tinggi seluruh mesin.
9. Pompa pelumasan otomatis sentral dari mesin bubut miring CNC dilengkapi dengan beberapa pipa pelumasan untuk melindungi keselamatan semua rel pemandu dan sekrup, yang secara efektif memperpanjang masa pakai mesin bubut alas miring CNC.
10. Kalibrasi laser yang digunakan untuk mengontrol akurasi posisi mesin bubut miring CNC memastikan akurasi maksimum.
| Spesifikasi | satuan | TCK4550 | TCK4556-500 | TCK4556-1000 | TCK4572-1500 |
| Berayun di atas tempat tidur | mm | 500 | 560 | 560 | 720 |
| Panjang pemesinan maksimal | mm | 360 | 350 | 350 | 620 |
| Berayun di atas perosotan | mm | 500 | 500 | 1000 | 1500 |
| Tenaga motor spindel | KW | 11-15 | 11-15 | 30-37 | 30-37 |
| Diameter spindel melalui lubang | mm | 65 | 65 | 65 | 80 |
| Kecepatan spindel maks | rpm | 50-4500/177 | 50-4500/177 | 50-4500/177 | 50-3500/145 |
| Sudut kemiringan | derajat | 45 | 45 | 45 | 45 |
| Chuck hidrolik | - | 8"/10" | 8"/10" | 15"/18"/21" | 15"/18"/21" |
| perjalanan sumbu X | Kw | 200 | 200 | 200 | 420 |
| Perjalanan sumbu Z | mm | 550 | 560 | 1050 | 1550 |
| Diameter selongsong tailstock / travel | mm | 450 | 450 | 900 | 1650 |
| Lengan lancip | MT | 5 | 5 | 6 | 6 |
| Gerakan cepat X/Z | m/mnt | 30/30 | 30/30 | 30/30 | 12/16 |
| Dimensi keseluruhan | mm | 2300*1600*1800 | 2300*1600*1800 | 5000*2400*2800 | 6000*2400*2800 |
| Berat mesin (kira-kira) | kg | 3600 | 3600 | 4500 | 5000 |
Perlindungan tertutup sepenuhnya
Mesin bubut CNC tempat tidur miring mengadopsi penutup pelindung yang tertutup sepenuhnya, dengan pintu geser di sebelah kiri dan konsol di sisi kanan penutup pelindung tetap, yang sesuai dengan desain ergonomis dan membuat pengoperasian lebih nyaman.
Tempat tidur
Seluruh tempat tidur terbuat dari pasir resin dan besi cor kelabu. Struktur pengecoran dioptimalkan dengan analisis elemen hingga. Pengecoran diperlakukan dengan penuaan sekunder, yang memiliki kekakuan tinggi dan stabilitas tinggi.
Kubah
Menara hidraulik dengan keandalan tinggi untuk mobil miring CNC, penggantian alat cepat, dan stabilitas tinggi.
Fitur Unik
The CNC inclined lathe bed adopts induction hardening, hardness >HRC55, dan spindel mengadopsi bantalan presisi tinggi dan andal untuk memberikan kekakuan dan presisi.
Aplikasi dalam produksi industri
Luar angkasa
Dengan presisi tinggi, karakteristik pemrosesan komposit, dan kemampuan pemrosesan untuk material berkekuatan tinggi, mesin bubut miring CNC memenuhi persyaratan tinggi industri dirgantara untuk peralatan pemrosesan dan memberikan dukungan teknis penting untuk pengembangan bidang dirgantara.
Energi
Di bidang energi, mesin bubut miring CNC terutama digunakan untuk memproses bagian-bagian peralatan besar seperti turbin uap dan turbin gas. Efisiensi tinggi, presisi tinggi, dan otomatisasi tingkat tinggi memberikan solusi pemrosesan berkualitas tinggi dan efisien untuk industri energi.
Mobil
Di bidang otomotif, mesin bubut miring CNC banyak digunakan dalam pemrosesan suku cadang mobil, seperti poros engkol, poros bubungan, roda gigi, dll. Mesin bubut miring CNC meningkatkan kualitas pemrosesan suku cadang mobil dan mengurangi biaya produksi.
Bidang cetakan
Di bidang cetakan, mesin bubut miring CNC digunakan untuk memproses berbagai cetakan yang kompleks dan presisi tinggi. Kinerja pemrosesannya yang presisi tinggi dan stabilitas tinggi memberikan jaminan pemrosesan yang andal untuk industri cetakan.
■ Setiap sumbu mesin bubut miring CNC mengadopsi pemandu linier presisi tinggi yang diimpor, sekrup bola, dan bantalan presisi.
■ Mesin bubut miring CNC mengadopsi struktur selongsong pemandu sinkron untuk mencapai pemrosesan berkecepatan tinggi dan presisi tinggi.
■ Mesin bubut miring CNC dengan atau tanpa selongsong pemandu dapat dialihkan secara fleksibel untuk memenuhi kebutuhan pemrosesan yang berbeda.
■ Komponen utama mesin bubut miring CNC mengadopsi struktur segel udara untuk mencegah oli dan terak, serta meningkatkan masa pakai dan stabilitas.
■ Setiap sumbu dan dudukan perkakas pada mesin bubut miring CNC menggunakan motor torsi tinggi, kekakuan tinggi, dan jalur geser berkekuatan tinggi untuk memenuhi persyaratan volume pemotongan besar dan efisiensi pemrosesan tinggi.
■ Mesin bubut miring CNC memiliki skalabilitas yang kuat, jumlah perkakas dapat disesuaikan dengan kebutuhan pemrosesan yang berbeda, dan hemat biaya.
 |
 |
 |
mesin bubut CNC tempat tidur miring 45-derajat
Panduan linier Taiwan presisi tinggi
Pelepasan chip yang besar, mudah, pelepasan chip yang tepat atau pelepasan chip belakang dapat dipilih
Unit spindel memiliki dua tipe: tipe pemotongan berat dan tipe kecepatan tinggi
Tipe pemotongan berat cocok untuk pemrosesan bantalan dan roda gigi.
Tipe kecepatan tinggi cocok untuk pemrosesan berkecepatan tinggi dan presisi tinggi.
Sekrup struktur pra-peregangan
Tempat alat penataan
Menara opsional
